ステーターコイルとオルタネーターの違いは!? それぞれの交換時期や交換方法について！
ハーレーを長く乗り続けていると、バッテリーやレギュレーターと並んで、「発電系」の重要性に気付かされることがあります。その中心となるのがオルタネーター、つまりステーターコイルです。
今回は、このオルタネーターおよびステーターコイルについて、ご紹介していきます！
オルタネーターは「発電システム」ステーターはその一部
ハーレーのVツインエンジンには、クランクシャフトの端にローターが搭載されています。ローターの外側に配置されているのがステーターで、ここで交流電力が生み出されます。発電された電気はレギュレーターで整流され、バッテリーの充電やヘッドライト、点火系の稼働に利用されています。キャブレター時代のハーレーでも、近年のFIモデルでも、この仕組みに大きな違いはありません。
つまり、結論として「オルタネーターは発電システム全体」、そして「ステーターはオルタネーターの構成部品」といえます。
ステーターの構造は非常にシンプルで、銅線を巻いたものに過ぎませんが、発電システムの中で非常に重要な役割を果たしています。搭載場所がエンジン内部の高温や振動にさらされるため、過酷な環境にあります。筆者自身も長距離ツーリングの途中、突然充電されなくなり、路肩で途方に暮れた経験があります。原因をたどると、バッテリーやレギュレーターではなく、最終的にこのステーターが故障していました。正直なところ、ステーターは普段意識することの少ない部品ですが、ハーレーの「生命線」のひとつといっても過言ではありません。
ステーター故障の前兆（症状）
ステーターが完全に焼損すると、発電がゼロとなり、エンジンの再始動すらできなくなります。前述の筆者の場合がこれに当たりますが、多くの場合はその前に小さなサインが現れます。一方で、前兆がほとんど現れず、気づいたときには手遅れになっていることも珍しくありません。
特に感じやすい異常は、アイドリングや低速走行時の電圧低下です。夜間であればヘッドライトがやや暗くなったり、ウインカーの点滅リズムが不自然に遅く感じたりする、といった症状が現れます。これは「電気が足りていない」状態を意味します。
次に多い症状が、バッテリー上がりの頻発です。新品バッテリーに交換したばかりなのに、数日で弱くなる場合は充電系のトラブルを疑うべきです。なお、レギュレーターの不調と似た症状になるため、整備時には原因の切り分けが重要です。
また、ステーターの故障によって、オイル中に金属粉が混入することもあります。ステーターはプライマリーケース内でオイルに浸っているため、ローターと接触すると微細な金属粉が発生します。筆者の知人の整備士は、プライマリーオイル交換時に磁石に付着した金属粉の量からステーターの故障を発見していました。
ステーターが完全に故障すると、走行中に突然メーターが暗くなり、信号待ちでエンスト、そのまま再始動不可という事態に陥ります。この瞬間、経験豊富なバイカーであれば「ああ、これはステーターがダメになったな……」とすぐに察するものです。
ステーターの寿命と交換時期
ステーターコイルには明確な寿命が定められていません。メーカーも「走行●万kmで交換」といった具体的な目安は出しておらず、使用環境や乗り方、年間走行距離によって寿命には大きな差が生まれます。10万km以上無故障で走行できる例もあれば、2〜3万kmで突然故障することもあります。
共通して言えるのは、ステーターは徐々に弱っていくというより、「急に壊れる」と感じる部品であることです。銅線の絶縁体が熱で劣化し、内部でショートが発生した瞬間に一気に発電しなくなります。特に渋滞が多い都市部で真夏にもハーレーに乗る方は、プライマリー内部の温度が上昇しやすく、ステーターには大きな負荷がかかります。
コレがステーターのメンテナンス方法！
ステーター自体はエンジンの構成部品であり、日常的に触れることはほとんどありません。そのため、バイカーが行えるメンテナンスは限られています。ただし、発電系統を健全に保つためにできる予防策はいくつかあります。
まず、バッテリーを常に良好な状態に保つことが重要です。バッテリーが弱っていると充電負荷が増し、ステーターが余計に発熱します。特にハーレーは大排気量エンジンのため、始動時に大きな電流が必要になります。弱ったバッテリーを使い続けると、発電系統への負担が大きくなります。バッテリーを良好な状態に保つには、定期的に適度な距離を走行することが大切です。
次に、プライマリーオイルの交換を怠らないことも重要です。ステーターはオイルによって冷却されているため、古いオイルを放置すると冷却性能が低下し、熱ダメージが蓄積しやすくなります。オイルの品質を保ち、適切な周期でオイル交換を行うことで、ステーターの寿命延長につながります。
また、電装品を過剰に装着しないことも大切です。ハーレーはカスタム文化が盛んですが、追加のライトや大出力オーディオなどをつけると、それだけ多くの発電量が必要となり、ステーターへの負担が増大します。発電容量を超えて電装品を搭載するのは避けましょう。
ステーターの交換方法：交換作業と費用
ステーターの交換はDIYで対応できないわけではありませんが、プライマリーカバーを開け、チェーンテンショナーやクラッチハブを外し、ローターを取り外す必要があります。そのため、通常はプロの整備士に依頼するのが一般的です。
作業時間はモデルによって異なりますが、数時間程度かかります。また、プライマリーオイル交換も同時に行うことが多いです。費用は使用するステーターによって異なりますが、純正品では部品代で5万円前後、工賃を含めると総額で10万円程度を見込んでおく必要があります。年式の古いモデルでは、ローターのマグネット剥離が発生している場合があり、その場合はローターも同時交換となるため、さらに数万円の追加費用がかかることがあります。
社外品のステーターは安価なものもありますが、耐久性に劣る場合があるため、ツーリング主体のライダーには純正品や評判の良いアフターマーケット品をおすすめします。発電系統は走行不能のリスクに直結し、頻繁に交換する部品でもないため、多少高くても信頼できる製品を選ぶのが賢明です。

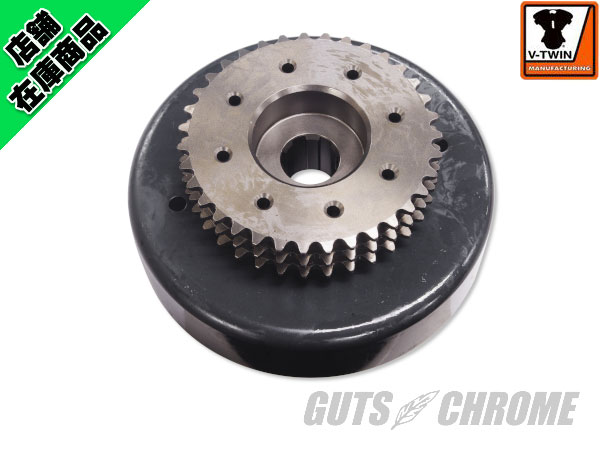

オルタネーターローター 1991-03年 XL 22アンペア
品番：32-9099
メーカー：V-TWIN
価格：¥49,800（税込）
適合：1991-03年 XL883/1200全車
最初にご紹介するのは、信頼のV-TWIN製オルタネーターマグネットローターです。マグネット部にはステンレス製インサートがしっかりと固定されており、破損や磁石の脱落を心配する必要がありません。スプロケット35T仕様です。
オルタネーターカバー
品番：7100-2039
メーカー：GUTS CHROME
価格：¥8,063（税込）
適合：1970-99用のビッグツイン用
続いてご紹介するのは、当店オリジナルの「オルタネーターカバー」です。ポリッシュ仕上げで、1970-99年のビッグツイン用1次プライマリーをオープンベルトに変更した際にご利用ください。

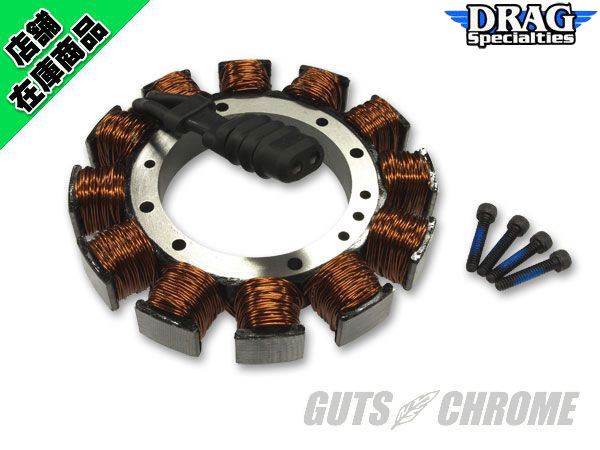

DSI製 1989-99 ステーターコイル
品番：DS-195092
メーカー：Drag Specialties
価格：¥19,250（税込）
適合：1989-99年ビッグツインモデル（インジェクション車&1997年以降ツアラーモデルを除く）
タイプ：アンモールド 32AMP
最後にご紹介するのは、信頼のDSI製リプレイス（補修用）ステーターコイルです。1970-1988年の車両で発電量アップカスタムを行う際にもご使用いただけます。その場合は、レギュレーターも1989-99年用に変更が必要です。
