●ディスクブレーキキット 74スプリンガーフォーク デュアルフランジハブ用

国内、海外共になかなか良い製品がなかったスプリンガー用の
ディスクブレーキキットを弊社、協力技術開発者の並々ならぬ
情熱により、ついにかなり良いブレーキキットが完成しました！

いよいよ発売を開始いたします。

今までは純正タイプ７４スプリンガーフォークを使い
ディスクブレーキ仕様にする場合は大変な手間がかかっておりました。

既存のブレーキロッドタブを使用してディスクブレーキを取り付けると
スプリンガーが正常とは逆の動きをしてしまいます。

難しい説明は割愛いたしますが、これはブレーキ制動時にローターの回転を
止めようとした際のエネルギーの力の方向が、フォークスプリングに
力の方向を変えずに作用してしまうために起こる現象です。

通常のオートバイはテレスコフォーク、スプリンガーフォーク等
構造関係無しにフロントブレーキをかけると



①前方に荷重が移動します。この重心移動により、フロントタイヤにかかる荷重が増加し、リアタイヤにかかる荷重が減少します。

②フロントタイヤにかかる荷重が増え、フロントサスペンションの
沈み込み作業(ばねの反作用)の効果もありタイヤの接地面積が増加します。



一般的に後ろブレーキよりも前ブレーキのほうが制動力が高いと言われる理由はこの為です。(教習所で習いましたね)


では雨で濡れた路面で想像してみてください

フロントブレーキ制同時にサスペンションが収縮せず、逆に伸びあがる状態ではフロントタイヤには荷重がかかりずらく、タイヤと路面との接地面積が減少してしまう現象が起こる事が想像できると思います


簡単な話、結構危険ということですね


なので通常、純正タイプ74スプリンガーフォークにディスクブレーキを取り付ける場合は

『既存タブの切り取り』

『タブの位置変更』

『タブの溶接』

『フォークの再塗装』

などなど、大変手間のかかる作業なのは、経験のある業者様であればご存じのことかと思います。

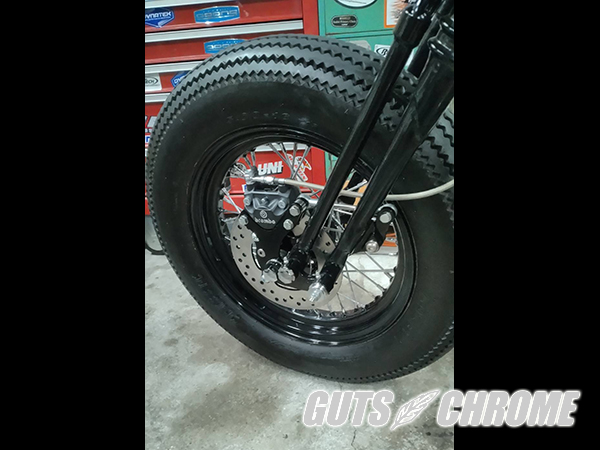

今回のこのディスクブレーキキットは　完全ボルトオンで設計しております。

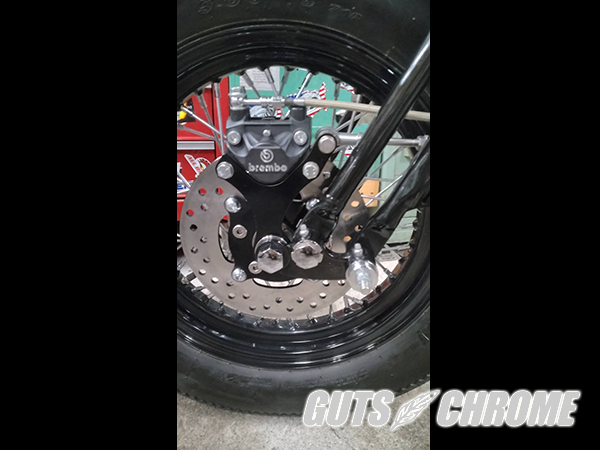

キャリパー本体は今後の補修部品の入手しやすさ、製品精度、流通しているマスターシリンダの相性を考えた結果、ブレンボ社製キャリパーの採用にいたりました。


スプリンガーフォークは構造自体が70年以上前の設計のフォークですのでディスクブレーキ化によって制動力がありすぎるのもフォーク側の強度面で危険と判断しました。

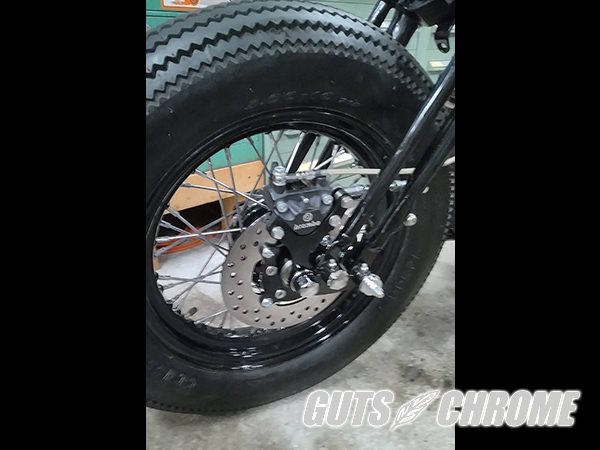

写真のように様々な大きさ、厚み、材質のディスクローターで検証を繰り返し、効きすぎず、効かなすぎずの、良い塩梅の設計にあえてしてあります。


もちろんタブの移動のための溶接は必要ありません。マスターシリンダ以外全てがキットに含まれております

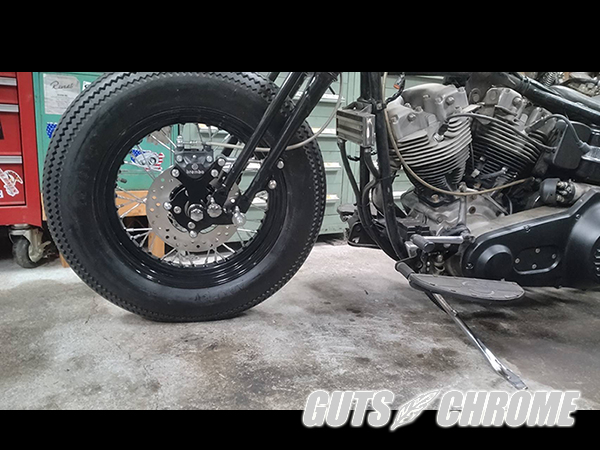

ホイールは中古や新品でも1番入手しやすい
1973年～1984年までのショベル用ダブルフランジホイール用として製作してあり、16インチ～21インチまで取り付け可能認済みです

ショベル用ダブルフランジホイールを採用にいたるまでに


エボのアルミハブでも試作しました。

このハブは製造年式によって微妙なオフセット量の違いが数種類以上あった為、タイヤのセンターラインに個体差がでること多々あり、使いずらさから判断して採用却下になりました。

次に

スターハブのtimkenベアリング仕様ホイールでも検証しました

こちらに関しては、アクスルシャフトの細さからくる、ねじれに対しての強度不足、金額面、新品、中古の流通量の少なさからくる入手しずらさからこちらも採用却下になった次第です


対応可能なスプリンガーは

NEOファクトリー社製純正タイプ74スプリンガーフォーク
W＆W製　純正タイプ74スプリンガーフォーク
ヨーロッパ製（サミュエル）純正タイプ74スプリンガーフォーク
Ｖツイン社製　純正タイプ74スプリンガーフォーク
等、純正タイプドラムブレーキ74スプリンガーフォークです。

これ以外の純正タイプドラムブレーキ74スプリンガーフォークでも純正に準じた寸法で製作された製品であれば装着可能かと思われます。


最近ネット販売で拝見する

『ディスクブレーキ用74スプリンガタイプーフォーク(右側にブレーキタブがあるもの)等』には

ボルトオンでは装着できませんのでご注くださいませ。


そして
ダブルフランジホイール使用の際に見た目で気になる方もいらっしゃると思われるむき出しの無塗装の右側フランジ部分。

こちら用の目隠しハブフランジカバー（BR-028）も同時に販売しております。

気になる方は別途、ご購入くださいませ。

●メーカー:AUTHENTIC MARKET
●OEM品番 :-
●Made in JAPAN
●コメント:不明な点や適合車種の問合せなどお気軽にお問い合わせ下さい。
