これって何用？謎パーツ図鑑～インスペクションカバー

投稿日：2026-10-20

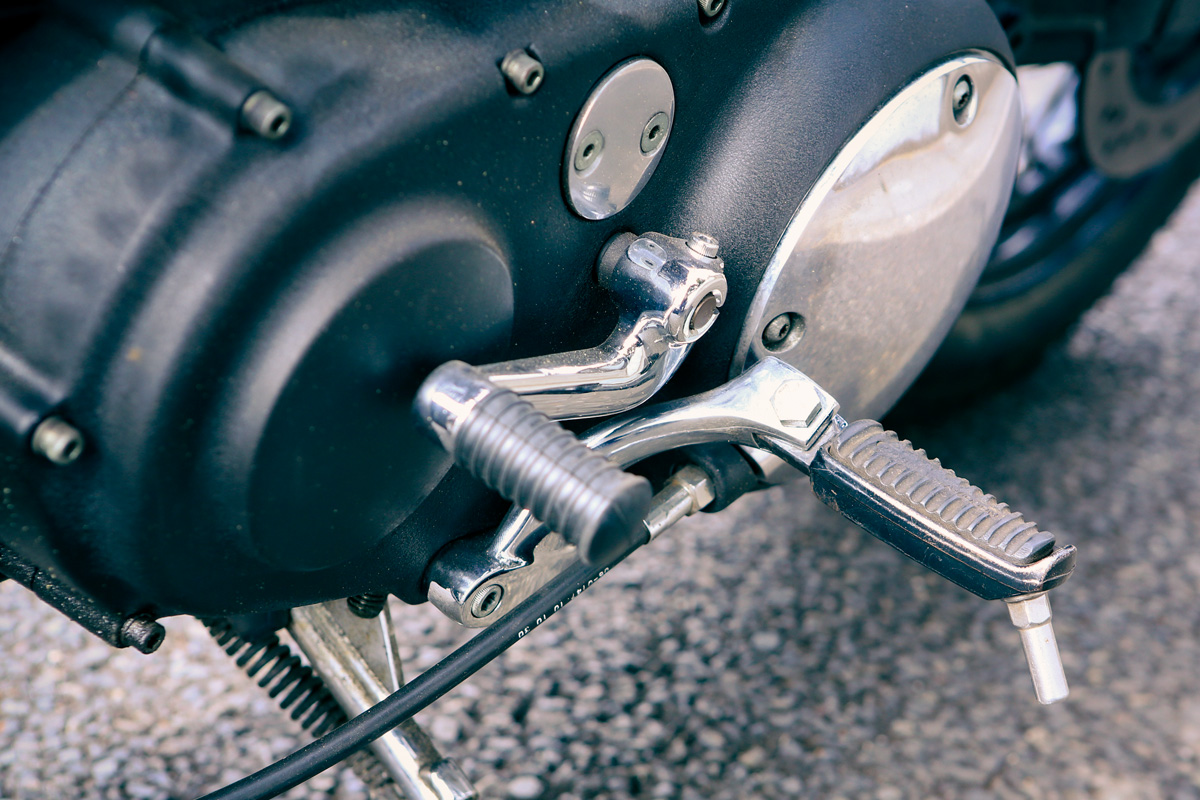

プライマリーカバーを眺めていると、カバー全体を外さなくても開けられる、小さな点検用の蓋が付いているのに気づいたことはありませんか。何のために別のカバーが用意されているのか、不思議に思ったことがある方もいるかもしれません。これが「インスペクションカバー」です。

今回はインスペクションカバーの役割と活用方法について解説していきます。作業前の予備チェックとして、まずは自分の車両のプライマリーカバーに、このインスペクションカバーが付いているか探してみましょう。

インスペクションカバーの正体

インスペクションカバーとは、プライマリーカバー全体を外さなくても、内部の点検や簡単な確認ができるように設けられた、小さな点検窓です。「インスペクション（inspection）」は「点検、検査」を意味する言葉です。ハーレーでは、車種や年式によって、プライマリーチェーンの点検用カバーと、クラッチ側の点検・調整に使うカバーが設けられています。

今回取り上げるのは前者の「プライマリーチェーン・インスペクションカバー」です。主な役割は、カバーを外してプライマリーチェーンの遊びを点検することです。プライマリーカバー全体を外すには手間がかかりますが、この点検窓があることで、チェーンの点検作業を素早く済ませられるようになっています。

どんな場面で活躍するのか

このカバーを外すと、内部のプライマリーチェーンを点検できます。車種ごとに指定された方法でチェーンの遊びを測定し、規定値から外れている場合は、車種ごとの調整機構を使って適正な状態に調整します。

プライマリーカバー全体を取り外す必要がないため、チェーン点検の手間を減らせるのがメリットです。家に例えれば、家全体を開け放たなくても用事が済む、勝手口のような役割を果たしている部品といえるでしょう。

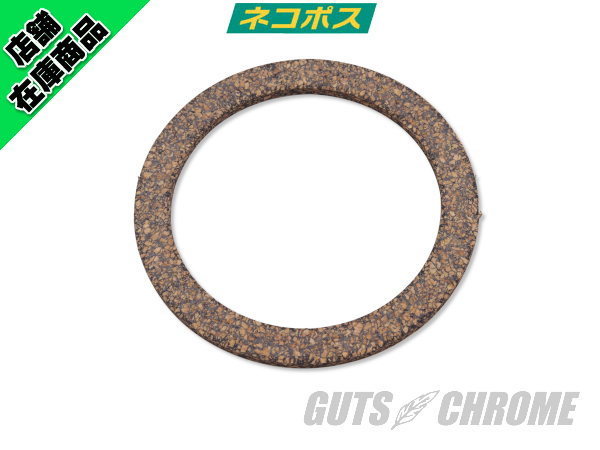

なお、クラッチ側の調整作業などで使用するのは、これとは別に設けられたクラッチ側のインスペクションカバーや、プライマリーカバー中央にある大きな丸いカバー（ダービーカバー）です。混同しないよう、あわせて覚えておくとよいでしょう。

不具合が起きるとどうなるか

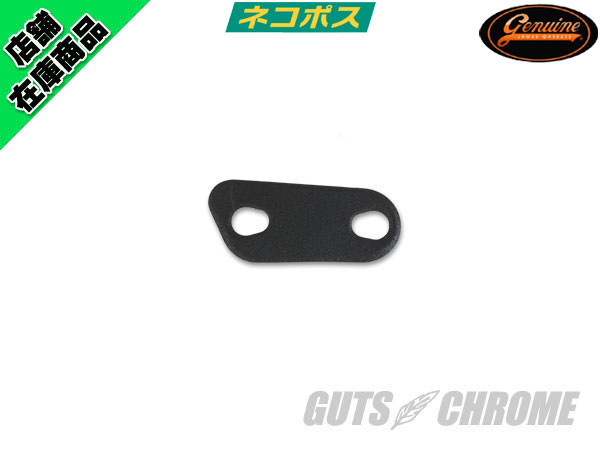

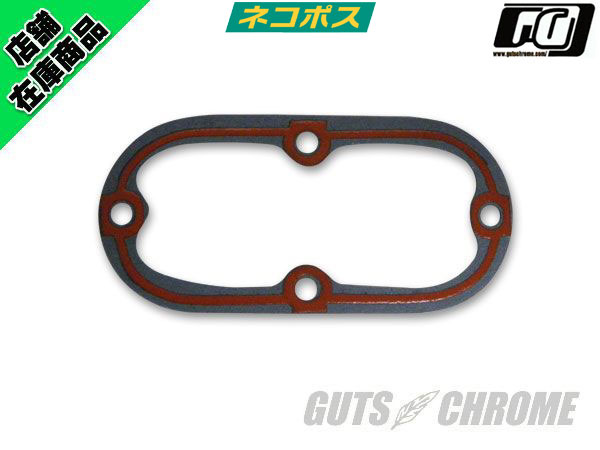

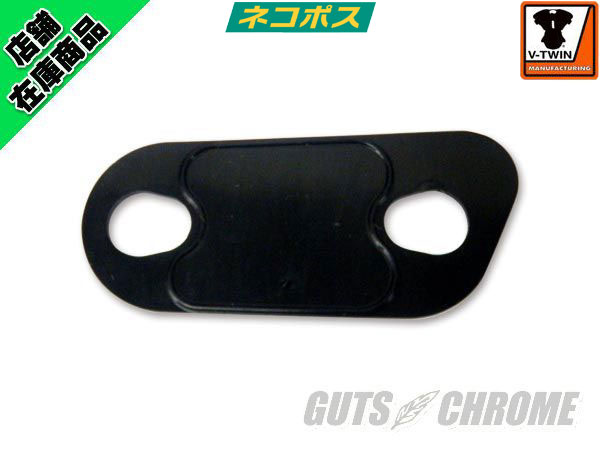

インスペクションカバーのガスケットやOリングなどのシール部品が劣化すると、この小窓からプライマリーオイルが滲み出てしまうことがあります。目立たない部品ながら、密閉性が保たれていないとオイル漏れの原因になるため、周辺に油汚れが見られる場合は、ここからの漏れを疑ってみてください。

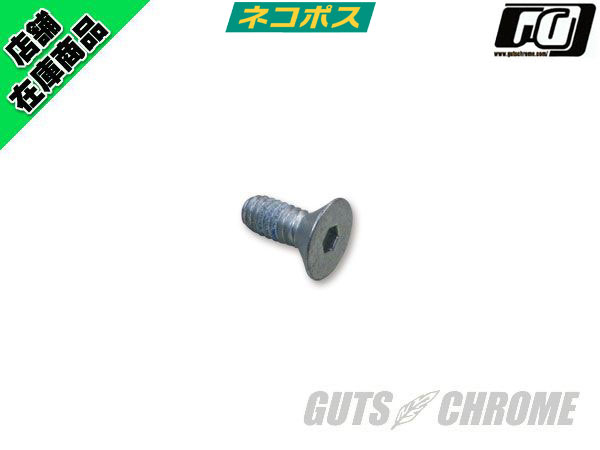

また、固定ボルトが緩んだ状態で走行を続けると、エンジンの振動でさらに緩みが進み、密閉性が損なわれてオイル漏れが悪化することもあります。目立たない部品だからこそ、ボルトの締め付け状態も定期的に確認しておきたい項目です。

知っておきたい点検のポイント

点検の基本は、カバー周辺のオイル滲み確認、固定ボルトの緩み確認、ガスケットの状態確認、という順番です。カバーの周辺にオイルの滲みや汚れがないか、目視で確認するのが基本です。以下のような状況に心当たりがあれば、点検してみてください。

インスペクションカバー周辺に油汚れが見られる
固定ボルトに緩みや損傷が見られる
開閉時にガスケットの傷みや硬化が見られる

作業時の注意点として、インスペクションカバーを開閉する際は、ガスケットを傷めないよう丁寧に扱い、再取り付け時には適切なトルクで締め付けることが大切です。固定ボルトを締めすぎるとネジ山を傷めたり、カバー自体が歪んで密閉性が損なわれたりすることもあるため、規定トルクの範囲内で均等に締め付けるよう心がけましょう。ガスケットを再使用できるかどうかは車種によって異なるため、取り外し時に傷みがなくても、部品指定に従って交換することをおすすめします。

点検中にエンジンが回転すると、チェーンに指を挟まれるおそれがあります。作業前には車種の整備手順に従い、メインヒューズやバッテリーのマイナス端子を外すなど、エンジンが不用意に始動しない状態を確保してください。チェーンに直接指を入れず、測定方法や使用工具も車種ごとの整備手順に従いましょう。
