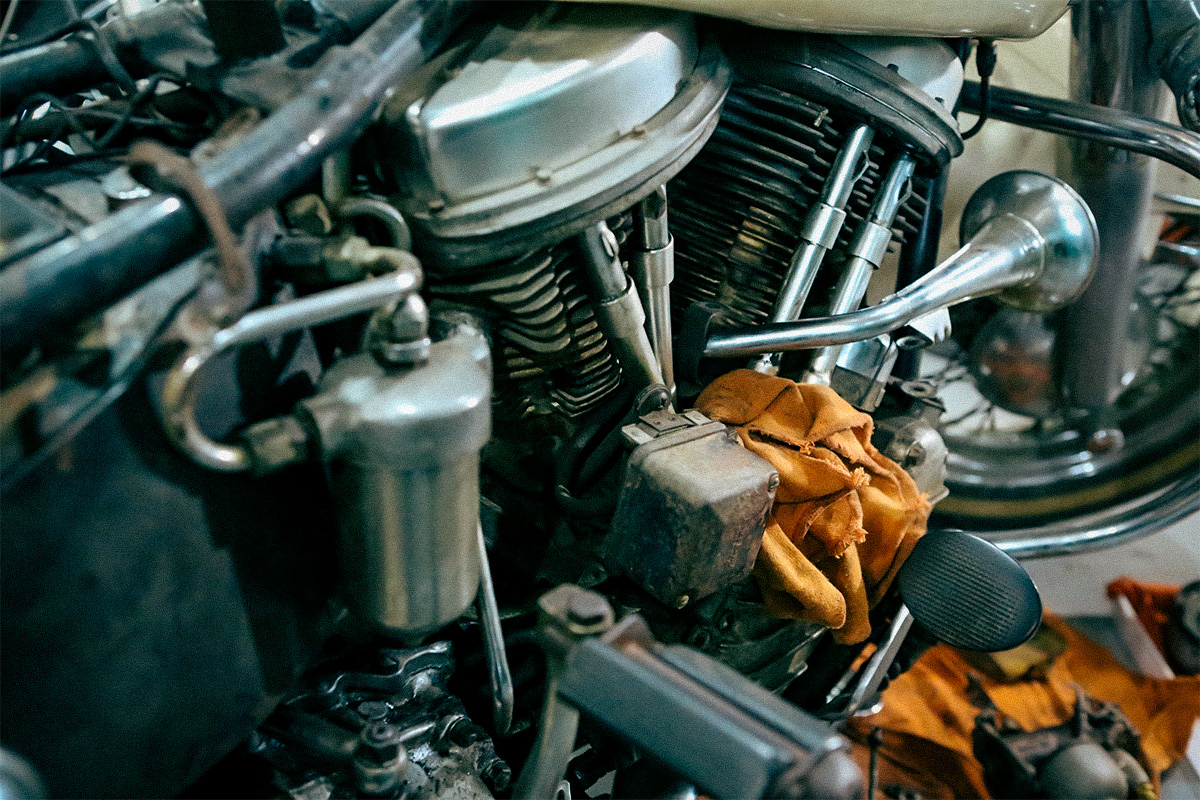

【メカニズム解説】ハーレーの「圧縮上死点」と「排気上死点」の違いとは？

DIYメンテナンスでよく耳にする「上死点」ですが、すべて同じだと思っていませんか？プラグ穴からピストンを覗き込み、「一番上に来たから、これで上死点だ！」と作業を進めてしまう……これはDIYメンテナンスで最も陥りやすい、危険な落とし穴です。

実は、「上死点」には「圧縮上死点」と「排気上死点」という2つが存在します。この違いを理解しないままタペット調整やカム交換を行うと、最悪の場合バルブとピストンが干渉し、エンジン内部に重大な損傷を与えるリスクがあります。

今回は、曖昧にされがちな「2つの上死点」の違いを、分かりやすく言語化しながら解説します。

そもそもエンジンの「上死点（TDC）」とは？

そもそも「上死点（TDC＝Top Dead Center）」とは、シリンダー内でピストンが一番高い位置（ヘッドに最も近い位置）に達した瞬間のことを指します。

「ピストンが一番上にある瞬間は1回だけでは？」と考える方もいるかもしれません。しかし、ハーレーをはじめとする4ストロークエンジンの仕組みを思い出してみましょう。

4ストロークエンジンは、①吸気（ガソリンと空気の混合気を吸い込む）、②圧縮（混合気を圧縮する）、③燃焼（プラグの火花で混合気を爆発させる）、④排気（燃焼後のガスを外に排出する）、という4つのストローク（工程）で構成されています。

この「1サイクル（4工程）」の間にピストンは2往復し、クランクシャフトは2回転します。

つまり、ピストンが最も上に達する「上死点」は1サイクルで「2回」必ず訪れます。この2つの上死点が、「圧縮上死点」と「排気上死点」です。

「圧縮上死点」と「排気上死点」の違い

上死点が2つあり、それが「圧縮上死点」と「排気上死点」であることをご理解いただけたかと思います。

この2つの上死点は、ピストンの位置は同じ「最上部」ですが、吸排気バルブ（空気の通路を開閉するフタ）の状態はまったく異なります。

圧縮上死点とは？

吸気工程が終わり、ピストンが上昇して混合気を限界まで「圧縮」し終えた、プラグの火花で爆発する直前のタイミングが「圧縮上死点」です。

このとき吸気バルブ・排気バルブの両方は「完全に閉じている（密閉）」状態です。混合気が燃焼し、ピストンを押し下げることでクランクが回転するため、バルブが密閉されていなければなりません。

また、このときタペット・プッシュロッドの状態は、バルブを開ける必要がないため、プッシュロッドにバルブスプリングの荷重がかかっていない「フリー」な状態です。

排気上死点とは？

排気上死点は、燃焼した後のガスを燃焼室から押し出す「排気」工程が終わり、次に新鮮な空気を吸い込む「吸気」工程へと切り替わる瞬間です。

このとき、排気バルブは閉じる直前で、同時に吸気バルブが開き始めています。この両方のバルブが同時にわずかに開いている状態を「バルブオーバーラップ」と呼びます。

タペット・プッシュロッドは、いずれかのバルブを押し続けているため、圧縮上死点のようなフリーの状態ではなく、どちらかに荷重がかかっています。

【比較まとめ】2つの上死点の特徴一覧

2つの上死点の性質をテーブルにまとめました。

ハーレーのメンテナンスと「上死点」の深い関係

なぜこの2つの違いを区別する必要があるのでしょうか。それは、ハーレー特有のメンテナンスやカスタムの成否を大きく左右するからです。

タペット調整（プッシュロッド調整）への影響

• 結論： 必ず「圧縮上死点」で調整してください。

• 理由： 圧縮上死点だけが、バルブが完全に閉じてプッシュロッドにテンション（突っ張り）がかかっていないフリーな状態です。間違えて「排気上死点」でクリアランス（隙間）を調整すると、組み上げ後に異常な隙間ができたり、バルブが閉まらなくなったりして、エンジンの破損や激しい異音（タペットノイズ）の原因となります。

カム交換への影響

• 結論： カムギヤのタイミングマーク合わせの基準となります。

• 理由： ハーレー（エボ、ツインカム、ミルウォーキーエイト等）のカムシャフトは、ギヤやチェーンでクランクと連動しています。カム交換時は、サービスマニュアルで指定されたクランク位置やタイミングマークを正しく確認することが重要です。タイミングを間違えると、バルブとピストンが干渉する恐れがあります。

点火時期（プラグの火花）への影響

• 結論： プラグが火花を飛ばすのは、「圧縮上死点」の少し手前です。

• 理由： 排気上死点で火花を飛ばしても意味がありません。ハーレー独特のリズムや、前後シリンダーで独立して点火する「独立点火カスタム（イグニッションモジュールの交換）」を理解する上でも、「どのタイミングの圧縮上死点の手前（進角）で点火させるか」という理解が不可欠です。

ヘッド周辺作業時は、どちらの上死点か必ず確認すべし！

「プラグ穴からピストンが一番上に見えたから、ここで作業しよう！」という早とちりは禁物です。DIYメンテナンスで上死点を出すときは、ピストン位置だけでなく、「プッシュロッドカバーを外し、プッシュロッドがバルブの荷重を受けていない状態か」を必ず確認しましょう。これが、DIYメンテナンスを正しく行うコツです。

エンジンが今、どの工程にあり、内部でバルブがどのように動いているのか。そのメカニズムを正しく理解することが作業ミスの防止につながり、あなたのハーレーへの愛着もさらに深まります。正しい知識を身につけ、安全で楽しいハーレーライフを満喫しましょう！
